Kombi-Ölsperre ACS Typ 100/ 150/ 200

• Aktiv & Passiv

• Flache Wasser

• Flüsse, Kanäle, Seen, Bäche

• Häfen

Die Kombi-Ölsperre ACS – „Absorber Combi Schürzensperre“ lässt sich aktiv als auch passiv einsetzen und bietet somit eine praxisorientierte Kombination aus herkömmlichen Absorber-Schlauchsperren und Tauchwandsperren.

Passiv eingesetzt bietet der Sperrensaum, als auch die Sperrenhülle eine sichere Eingrenzung der Schmutzwasserseite. Der zur Reinwasserseite gedrehte PP-Sorbentschlauch und zusätzlich integrierte PE-Sicherheitsauftriebskörper wirken dabei als Auftriebskörper und bieten eine hohe Schwimmsicherheit der ACS-Ölsperre.

Aktiv eingesetzt dienen die Polypropylen-Sorbentschläuche zur Schmutzwasserseite gewandt eine zuverlässige Absorbtion. Sperrenhülle und Sperrensaum verhindern eine Unterspülung und erhöhen somit die Kontakt-Aborbtionszeit um ein Vielfaches. Ein Durchdiffundieren von Öl zur Reinwasserseite wird bei erhöhter Absorbtion des PP-Sorbentschlauches durch Sperrenhülle und Sperrensaum verhindert.

Das ACS-System ist in 3 verschiedenen Größen lieferbar. In der Standardausführung sind die Teillängen der ACS Ölsperren 1, 2, 5 und 10 m lang und mittels Schnellkupplungsschiene miteinander zu verbinden. Somit ist eine besonders flexible und optimale Anpassung an die örtlichen Gegebenheiten möglich, ebenso wie eine Kombination der unterschiedlichen Ölsperrentypen untereinander als auch mit bestehendem Equipment anderer Fabrikate.

Funktionsmerkmale

  • Aktiv, als auch passiv einsetzbar
  • PP-Sorbentschläuche
  • Segmentbauweise
  • Wiederverwendbar durch austauschbare Sorbentkörper

Kombi-Ölsperre ACS Typ 100/ 150/ 200

Typ 100 150 200
Art.-Nr. 04300001 04320001 04340001
GESAMTHÖHE     350 mm
FREIBORD  85 mm 140 mm 190 mm
EINTAUCHTIEFE 60 mm   150 mm
GEWICHT  1,33 kg/ m 1,40 kg/m 1,47 kg/ m
SPERRENLÄNGE 1, 2, 3, 5 und 10 m (Sonderlängen auf Anfrage)
WERKSTOFF Schweres HD-Polyestergewebe mit allseitiger Vinylbeschichtung
REIßFESTIGKEIT
NACH DIN 5335
Kette und Schuss 300 daN/ 5 cm
KÄLTEBESTÄNDIG-KEIT bis -30° (243 K)
SORBENT-SCHLAUCH
WERKSTOFF
Polypropylen (PP)
DURCHMESSER 100 150 200
LÄNGE 1000 mm 1000 mm 1000 mm
ÖLAUFNAHME 3 l/m 6,75 l/m 12 l/m

Ro·bach ôlsperre R200 StyroporRo·bach ôlsperre R200 Einsatz Feuerwehr bootRo·bach ôlsperre R200 Uferschutz 1

BEISPIELANWENDUNG

Skizze Flachwassereinsatz der Ölsperre Typ ACS 100
I

Ölsperre ACS 100

Content Here

F

Ölsperre ACS (Uferschutzsperre)

Content Here

G

Uferschutzverteilerstück

G

Erdanker

I

Abspann-Endstück

I

Abspann-Zwischenstück

F

Endstück

H

PU-Ölbindewürfel

Flachwassereinsatz der Ölsperre Typ ACS 100

Fließgeschwindigkeit 0,3 m/s
Flussbreite 28 m
Winkelstellung 45°
Hauptsperre 40 m

Zubehör

endstuck einfach ACS

ENDSTÜCK

ACS 100 ART.-NR. 04302001
ACS 150 ART.-Nr. xxx
ACS 200 ART.-NR. 04342001

Abspannzwischenstueck ACSAbspann-Zwischenstück

ACS 100 ART.-NR. 04152071
ACS 150 ART.-NR. xxx
ACS 200 ART.-NR. xxx

Abspannendstueck ACS

Abspann-Endstück

ACS 100 ART.-NR. 04302071
ACS 150 ART.-Nr. xxx
ACS 200 ART.-NR. xxx

Abspannendstueck ACSAbspann-Endstück

ACS 100 ART.-NR. 04302071
ACS 150 ART.-NR. xxx
ACS 200 ART.-NR. xxx

Uferschutzverteilerstueck ACS

Uferschutz-verteilerstück

ACS 100 ART.-NR. 04302061
ACS 150 ART.-Nr. xxx
ACS 200 ART.-NR. xxx

Schnellkupplung ACSSchnellkupplungs-schiene

ACS 100 ART.-NR. 04301001
ACS 150 ART.-NR. xxx
ACS 200 ART.-NR. 04341001

Sorbent ACS einzeln

Sorbentschlauch 1 meter

ACS 100 ART.-NR. xxx
ACS 150 ART.-Nr. xxx
ACS 200 ART.-NR. xxx

sorbenten ACSSorbenten-Set 20 Stück inkl. Tasche

ACS 100 ART.-NR. xxx
ACS 150 ART.-NR. xxx
ACS 200 ART.-NR. xxx

Ro·bach schleppvorrichtung R200

Schleppvorrichtung Set ACS

ACS 100 ART.-NR. 04391001
ACS 150 ART.-Nr. xxx
ACS 200 ART.-NR. xxx

Lagerung

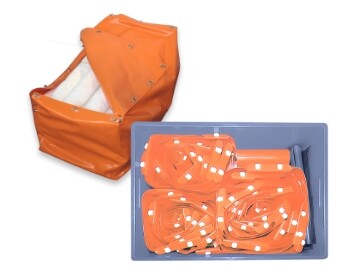

Lagerung Transport Ölsperre ACS

Lagerung und Transport

Die Kombi-Ölsperre ACS kann platzsparend zusammen gerollt transportiert und gelagert werden, z B. in gängigen Euroboxen. Die Sorbenten können z. B. je 20 Stück in dafür vorgesehenen handlichen Tragetaschen verstaut werden.
