Roßbach Wehrskimmer Typ C

.

Wehrskimmer Typ C

• Leistungsstark

• Aufnahme geringer Ölschichtdicken möglich

• Breite Wehrkante

• Ex-Schutz geeignet

Der Wehrskimmer Typ C ist ein frei schwimmendes, kompaktes Absauggerät. Die stabile Schwimmlage und die breite Wehrkante ermöglichen einen gleichmäßigen Zufluss. Die Eintauchtiefe des Wehrs und somit die mögliche Aufnahme unterschiedlicher Dicken von Ölschichten wird durch eine Pumpe mit regulierbarer Leistung erreicht. Aufgrund der Pumpenansaugung bewegt sich der Wehrskimmer selbstständig.
Das Gerät ist für explosionsgefährdete Bereiche (Ex-Schutz) geeignet.

Funktionsmerkmale

    • Frei schwimmend

    • Selbstständig bewegend durch Pumpenansaugung

    • Kompakte Bauweise

    • Vereinfachte Leistungsregulierung



    Wehrskimmer Typ C

    Art.-Nr. ERB-520002
    LEISTUNG 1 -3 m³/h
    BREITE 995 mm
    LÄNGE 625 mm
    HÖHE 420 mm
    WEHRBREITE 920 mm
    ANSCHLUSS R 2″ AG, inkl. Storz Festkupplung
    WERKSTOFF V2A, Edelstahl rostfrei
    GEWICHT 26,5 kg



    Angabe der technischen Daten unter Vorbehalt. Auf Ihren Bedarf hin abgestimmte Ausführung gerne umsetzbar.

    Wehrskimmer C 1 Rossbach Wehrskimmer Typ C anwendung

    BEISPIELANWENDUNG

    Wehrskimmer Typ c Anwendung Wehrskimmer Typ c Anwendung 1

    Durch Förderstromdosierung der Pumpe mit dem Regulierungsventil wird die Schlürfposition eingestellt.

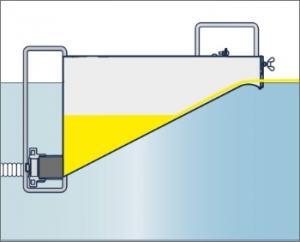

    Ein niedriger Förderstrom hat ein geringes Eintauchen des Wehres zur Folge. Es ist dann erforderlich, wenn die Ölschicht dünner wird. Die Pumpengeschwindigkeit wird herabgesetzt, das Wehr hebt sich automatisch und es werden nun noch Wellenkämme abgeskimmt.

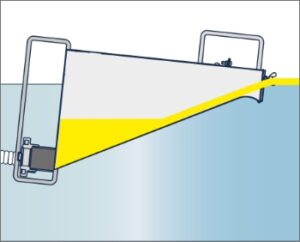

    Ein hoher Förderstrom hat ein tiefes Eintauchen des Wehres zur Folge. Hier kann die Leistung auf 16 m³/h gesteigert werden (abhängig der Pumpenleistung)
