Schlauchpumpe LZ40 Skizze
Roßbach Schlauchpumpe Typ GZ 40

.

Schlauchpumpe Typ GZ und LZ 50

• Dauerbetrieb geeignet

• geschlossenes system, keine kontamination mit Fördergut

• Geringer Wartungsaufwand

• Förderung von Höherviskosen Medien möglich

Die Schlauchpumpen GZ und LZ 50 sind aufgrund des komplett geschlossenen Systems bestens für den Einsatz von Wehrskimmern in der Ölschadenbekämpfung geeignet. Eine Kontamination des Fördermediums mit den mechanischen Teilen sind in dieser Bauform nicht möglich.

Die Schlauchpumpe (auch bekannt als Schlauchquetschpumpe, Rollenpumpe oder Peristaltikpumpe) ist eine stark selbstansaugende Verdrängerpumpe, die nach dem peristaltischen Förderprinzip arbeitet. Dabei wird der Pumpenschlauch von drei innenliegenden rotierenden Rollkörpern abwechselnd komprimiert, also verschlossen und wieder gelöst. Nimmt der Schlauch seine Ausgangsform wieder an, erzeugt das vorher entstandene Vakuum einen Sog und saugt das Fördergut an. Die Rotation der Rollen fördert das Medium weiter.

Das komplette Pumpensystem ist in einem Rahmen montiert und ausgerüstet mit einem Ex-Regelgetriebemotor.

Funktionsmerkmale

    • Aufnahme geringer Ölmengen möglich
    • Extrem robust und langlebig
    • Leichter Wechsel des Schlauchs
    • Trockenläufer
    • Einfache Regelung
    • Saug- und druckseitig mit Storz-Kupplungen und Blinddeckeln
    • Inkl. manuellem Verstellgetriebe Einstellung der Förderleistung
    • Fest montierter Schaltkasten mit Ein-/Ausschalter und Kabeldose
    • Alle relevanten Komponenten (Motor, Getriebe, Schaltkasten, Stecker etc.) zugelassen nach ATEX

    Schlauchpumpe

    Typ GZ 50 LZ 50
    Art.-Nr. 1200002
    FÖRDERLEISTUNG 1 – 9 m³/h 2,5 – 14 m³/h
    LÄNGE 1000 mm 1000 mm
    BREITE 550 mm 550 mm
    HÖHE 770 mm 770 mm
    ANSCHLÜSSE R 2″ inkl. Storz-Kupplung & Blinddeckel Typ C R 2″ inkl. Storz-Kupplung & Blinddeckel Typ C
    WERKSTOFFE
    PUMPENSCHLAUCH Neoprene Neoprene
    KUPPLUNG Messing Messing
    ANSCHLUSSDATEN
    SPANNUNG 230/ 400 VAC 230/ 400 VAC
    FREQUENZ 50 Hz 50 Hz
    NENNLEISTUNG 1,5 kW 2.2 kW
    DREHZAHL 33 – 188 min -¹ 33 – 188 min -¹
    SCHUTZKLASSE IP 55 IP 55
    EX-SCHUTZ EEx e ll T3 EEx e ll T3
    EX-KONFORMITÄT PTB-Nr. Ex-85/3762 PTB-Nr. Ex-85/3762



    Angabe der technischen Daten unter Vorbehalt. Auf Ihren Bedarf hin abgestimmte Ausführung (Spannung, Leistung, Drehzahl, Schutzklasse etc.) gerne umsetzbar.

    BEISPIELANWENDUNG

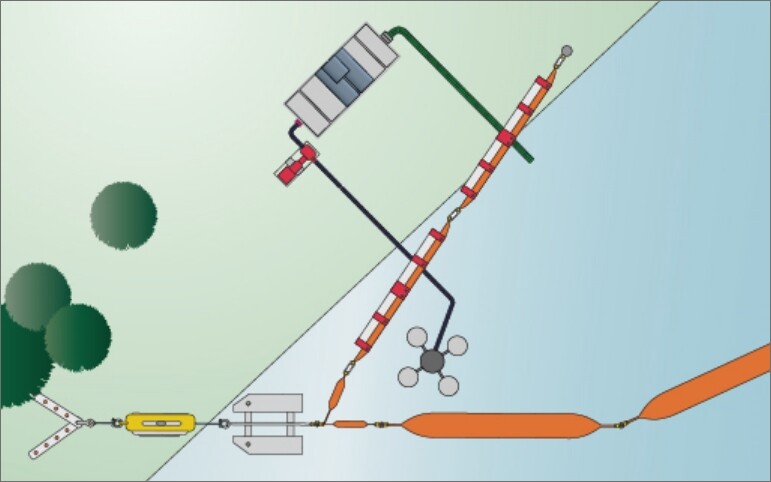

    Skizze Einsatz der Ölsperre Typ R 200 an der Donau
    G

    Erdanker

    Zur Fixierung der Ölsperre

    G

    Ölsperre R 200

    im Einsatz an der Donau

    G

    Schleppvorrichtung

    F

    Uferschutzverteilerschutz

    G

    Schlauchpumpe Typ LZ 50

    G

    Ölabscheider LKMAT

    H

    Wehrskimmer Typ 1100

    Einsatz der Ölsperre Typ R 200
    an der Donau

    Fließgeschwindigkeit 1,0 m/s
    Flussbreite 80 m
    Winkelstellung 30°
    Hauptsperre 170 m
    Uferschutzsperre 30 m
